Circuit électrique ventilation et clim (golf 2 16s 1989)

[numero13]

Salut a tous !

Désolé mais encore d'autres soucis au remontage... je vous poste quelques photos plus bas pour illustrer :

Cette fois ci problème avec la ventilation.

Bouton d'activation du ventilation (qui a 3 positions) qui fonctionne que sur la position 3 ; 1 et 2 ne démarrent pas, mais en 3 ca se lance.
On a changé la résistance par eune neuve, rien n'y fait.
Une idée ?

Autre problème
concernant la clim

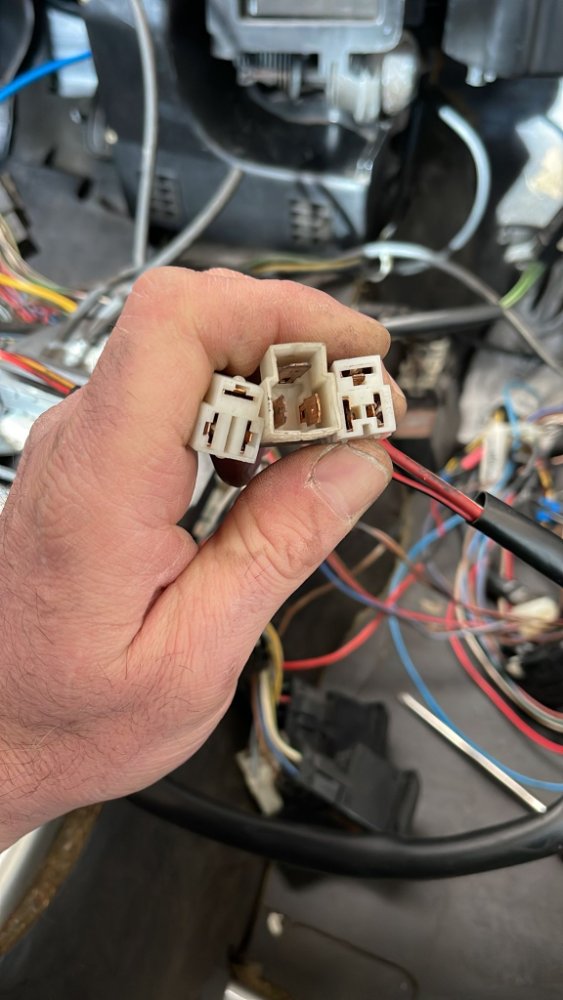

J'ai une connectique male (en deux fois) qui est exactement la même, et je n'ai qu'une fois la partie femelle ... je ne sais pas ou ca se branche.

Est-ce que par hasard, qqun aurait un schéma electrique de ces éléments pour savoir où ça se connecte ? avec l'option clim car le faisceau "ventilation" a l'air d' etre spécifique...

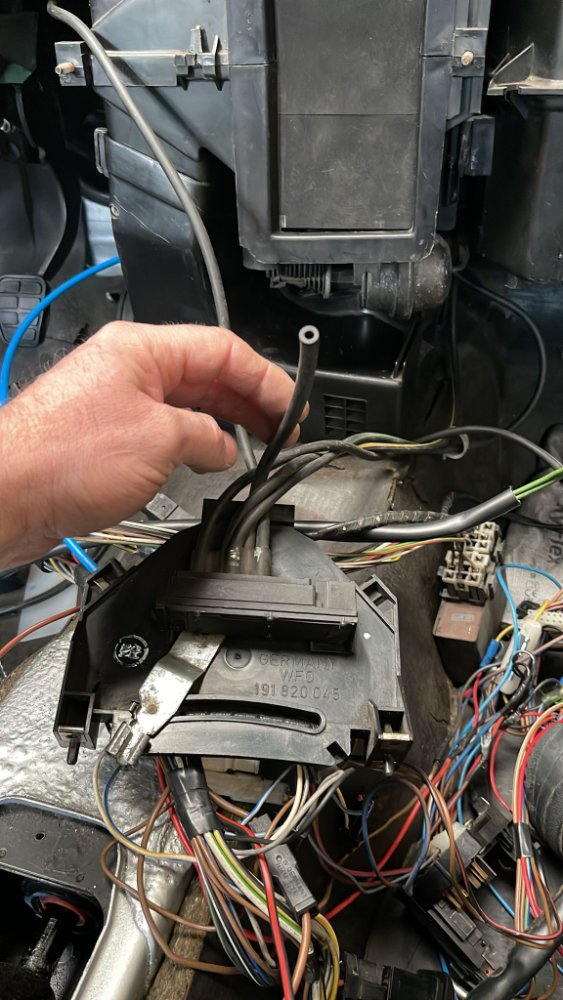

Et puis ça aussi ... :

Autre servo.jpeg (125.11 Kio) Vu 1654 fois

Please help !

[Ivan]

Houla, quel bazar cette clim. Pour le bloc resistance que tu as changé, tu l'as testé pour être sûr?

[numero13]

Non pas testé... comment faire Ivan ?

[Ivan]

En principe tu as une entreée et plusieurs sorties (2 ) donc 3 broches.
Je n'ai pas checké le schéma, mais au niveau du principe, tu peux vérifier la résistance entre la borne 1 et 2 et 1 et 3.

[VW 59]

Hello,

https://www.fichier-pdf.fr/2014/11/26/rta-golf-2/?

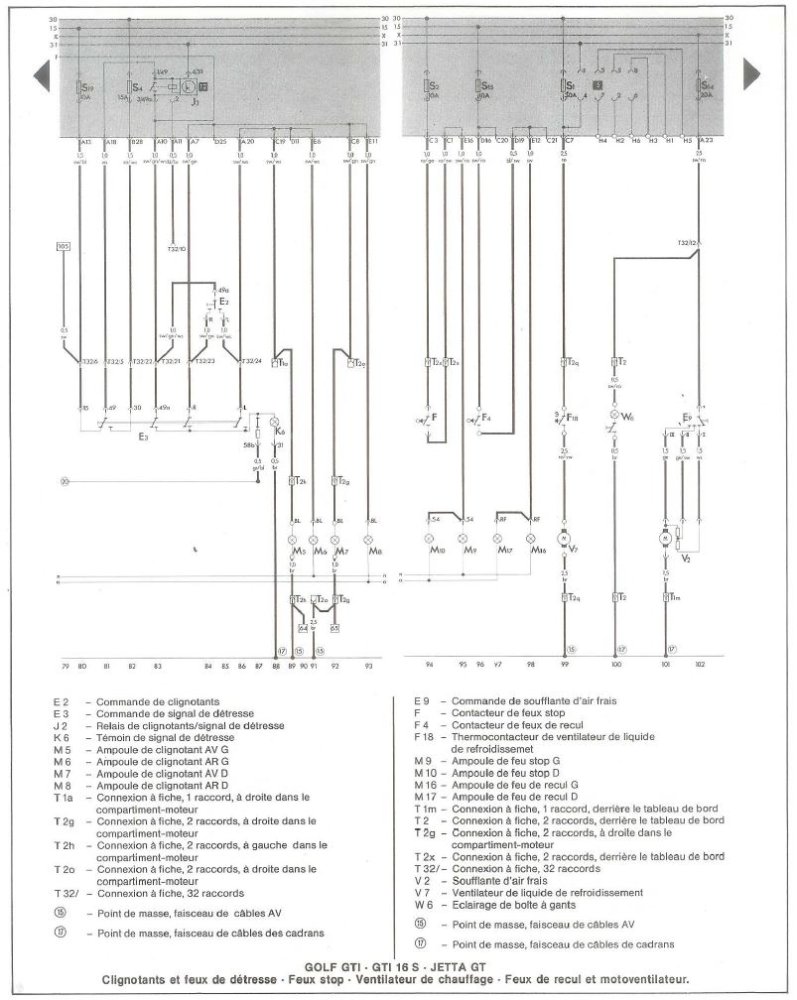

Schéma élec soufflante.JPG (116.08 Kio) Vu 1632 fois

[numero13]

Merci !

Ca va aiideeeer !

[numero13]

Y'a un electricien parmi vous ?? ahahaha

Bon, on y va par taton et on va bien trouver

[VW 59]

Hello,

T'as vu aussi le lien pour télécharger toute la RTA

https://www.fichier-pdf.fr/2014/11/26/rta-golf-2/?

[numero13]

oui merci, je l'ai récupéré !

[Dom]

Hello,

T'as vu aussi le lien pour télécharger toute la RTA

https://www.fichier-pdf.fr/2014/11/26/rta-golf-2/?

Merci VW 59 pour le partage du lien de téléchargement de toute la RTA.
Nickel chrome !
