boite à air

[JUJU 37]

Bon il me manque deux pièces au niveau de la boite à air. L'une qui est montée sur l'aile avant droite (manchon souple) dont la référence est sauf erreur 191 129 628 (dispo chez vw Classic Parts) et un manchon rigide qui fait la jonction entre le manchon souple et la boite à air.
Et c'est là le hic je ne connais la réf de la deuxième pièce. Si vous pouvez m'aider

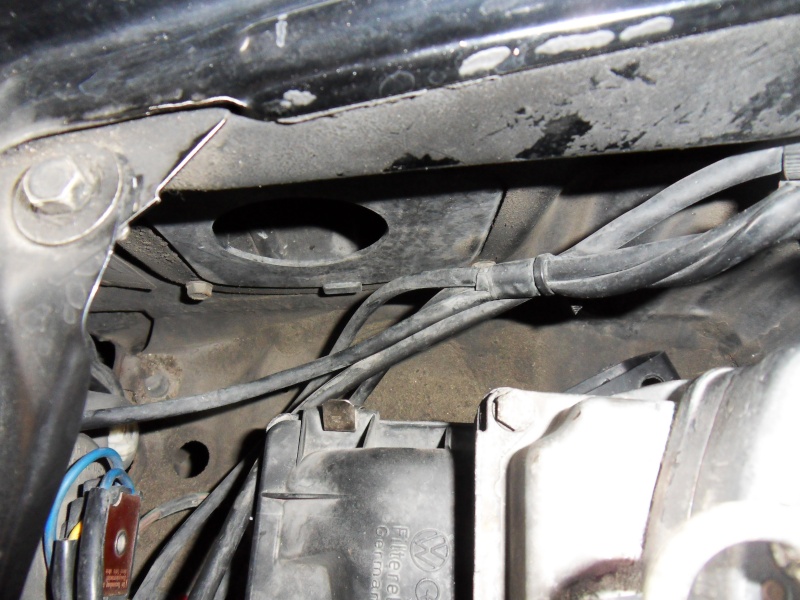

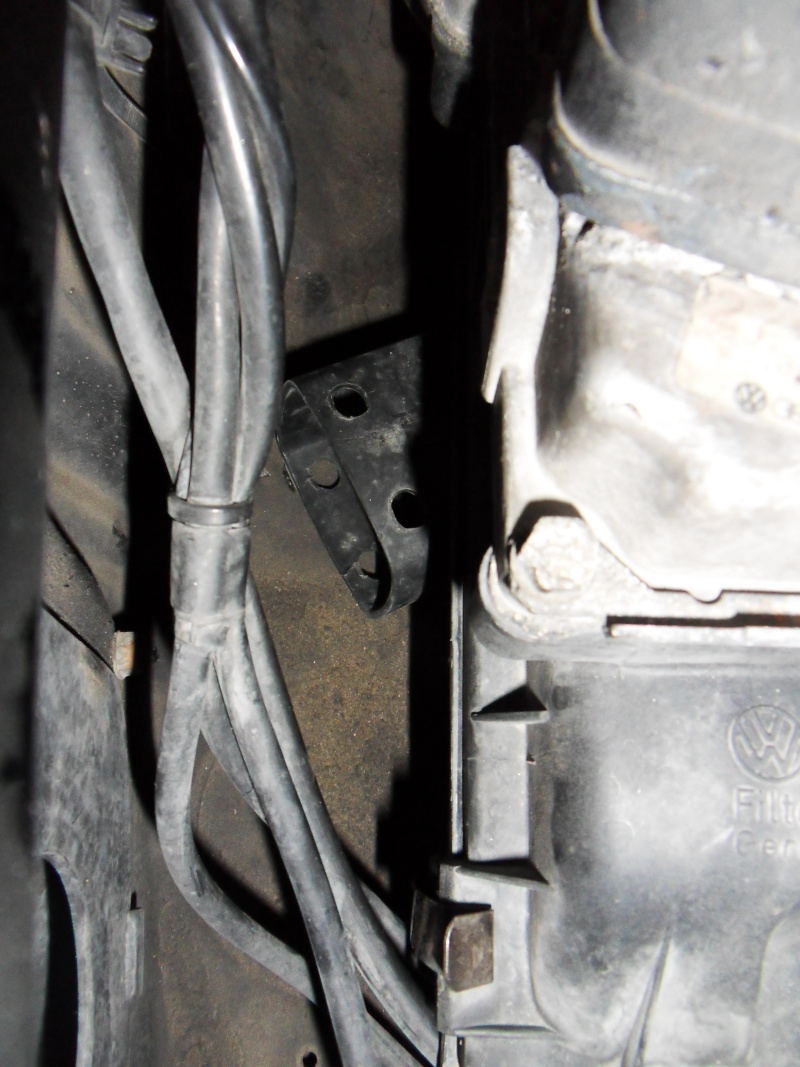

Des photos pour vous montrer ce que j'ai actuellement :

[Dom]

Le manchon rigide qui fait la jonction entre le manchon souple 191 129 628 et la boite à air n’apparaît pas sur le schéma. De là à en déduire qu'il fait partie intégrante du boitier de filtre à air.............

http://www.partsbase.org/vw/golf-go-eu- ... air-hoses/

[JUJU 37]

Sur ETKA je ne visualise pas moi non plus .

Donc je suis peut-être dans le caca alors.....

[Dom]

Bon, je me suis renseigné.
Le manchon souple 191 129 628 se monte directement sur la boite à air, comme sur le schéma.
Par contre, il n'est pas évident à installer. Il faut démonter la boite à air pour se faciliter la tâche.

[JUJU 37]

Non c'est pas possible il y a une pièce intermédiaire. Le manchon "191 129 628" a une forme arrondi alors que la sorti sur la boite à air est rectangulaire. Regardes bien les photos.
J'ai contacté KlEbEr.FaRiA qui a l'ex de Gilloo et il m'a confirmé qu'il y a une pièce intermédiaire. Seul hic il ne visualise rien dessus (pas de n°). Il faut peut-être démonter pour voir si il y a une réf inscrite dessous.

A suivre et merci Dom pour t'être renseigné

[Dom]

Il ne faut pas se fier à la forme du manchon 191 129 628 sur l'éclaté. Cela ne reflète pas la réalité, car le dit manchon souple en s'emboîtant sur l'entrée de la boite à air prends la forme rectangulaire de la dite entrée. Il te manque donc la pièce qui se trouve sur cette photo, et qui fait partie intégrante de la boite à air inférieure. C'est pour cela que tu la trouveras pas au détail. Y a plus qu'à trouver une vieille boite à air d'EV.

[JUJU 37]

J'ai fait l'acquisition de la pièce 191 129 628 et il lui manque quelques cm avant d'arriver sur la boite à air .
Si j'ai le temps ce soir je vais mettre la photo que m'a envoyé KlEbEr.FaRiA comme ça tu verras qu'il y a quelque chose entre les deux mais et c'est là le soucis je ne connais pas la référence...n'y ou l'avoir. Donc elle fait peut-être partie de la boite à air comme tu le dit.
Il faut que je trouve quelqu'un qui puisse me donner l'info voir me fournir cette pièce

C'est quoi comme montage sur ta photo

[Dom]

Il doit te manquer la pièce qui se trouve sur l'entrée d'air du boitier de filtre à air (celui du bas sur la photo).
Et voilà le dit boitier sur cet éclaté (ref : 027133837H - n°47) cliques là dessus où la pièce qui te manque n’apparaît pas effectivement au détail.

[JUJU 37]

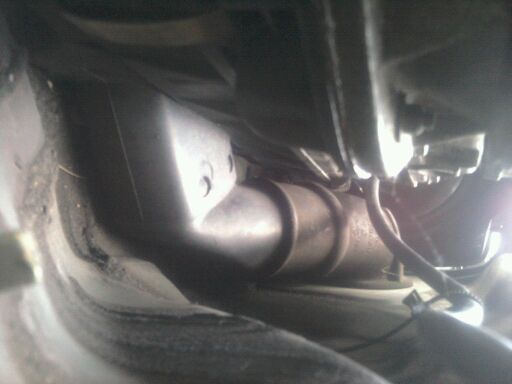

Voici la pièce qu'il me manque. Elle fait bien la jonction entre la pièce 191 129 628 "manchon souple qui est fixé à l'aile AV" et la boite à air !

[Dom]

Merci pour l'explication en photo, car je ne connaissais pas ce montage.
Bon courage dans tes recherches
