support amovible de relais de pompe à essence

[quattro16]






Bonsoir à tous,
Mon problème à moi c'est quand voulant faire " bien " je me suis mis dans une grosse galère
j'ai voulu changé mes cosses de mon support amovible de relais de pompe à essence et avant de sortir les fils je n'ai pas pris de photo
Quelqu'un aurait il des photo des 2 fiches et me dire ou se branche les autres????

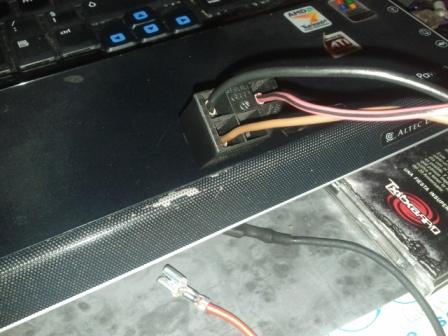

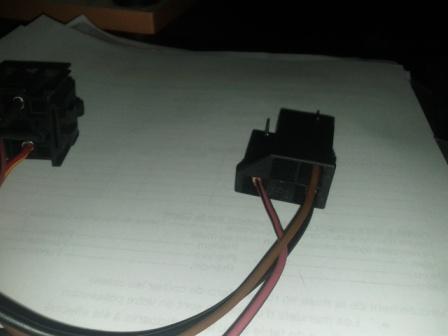

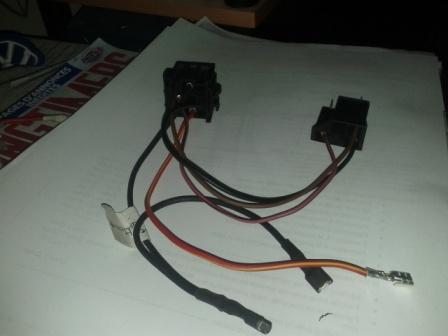

Je vous mets des photo;

[quattro16]

Et bien je vois que sa n'intéresse pas grand monde mon problème Personne ne peut m'aider

[labeuzzz15]

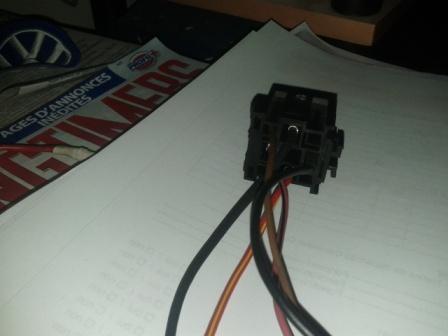

Le montage à l'achat sur ma 1600

[quattro16]

Merci beaucoup je vais essayer de faire avec les photo que tu ma donné, c'est sympa quand même
Bonne soirée

[labeuzzz15]

SI tu n'a pas ta réponse: http://r.foesser.free.fr/manuels_vag/electricite/
Lien de Raphaël, très utile, imprimé plastifié au garage

[quattro16]

Merci pour ton aide mais moi et les schémas électrique sa fait 2
Mon soucis c'est juste de savoir ou sont branché 2 fils???

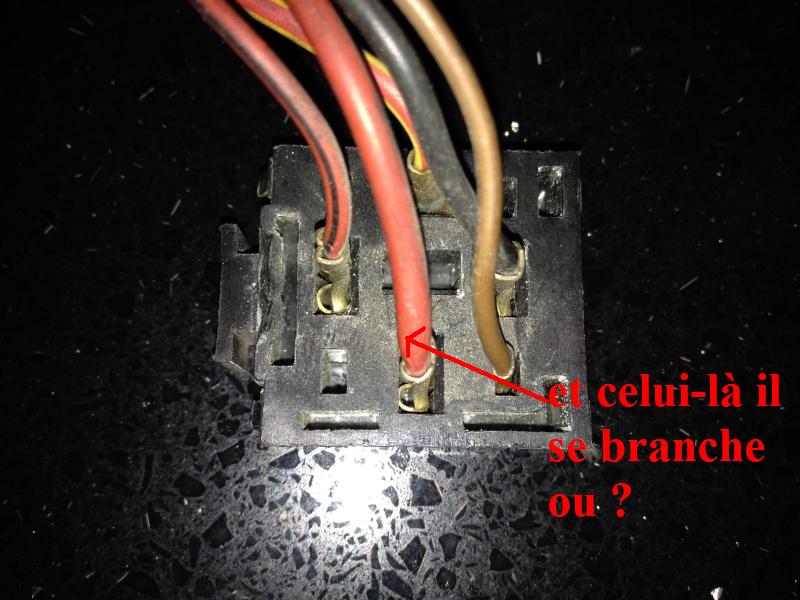

se fils il va ou?

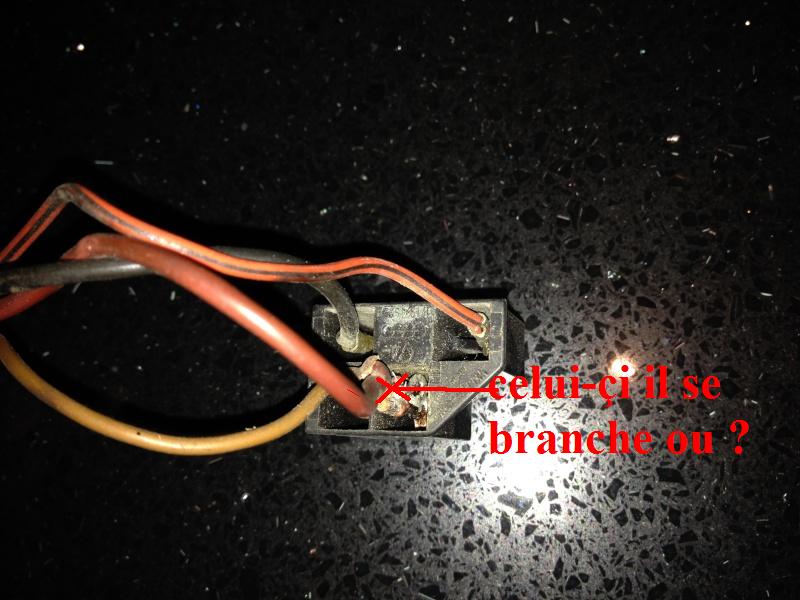

idem pour celui- ci ???


[quattro16]

[labeuzzz15]

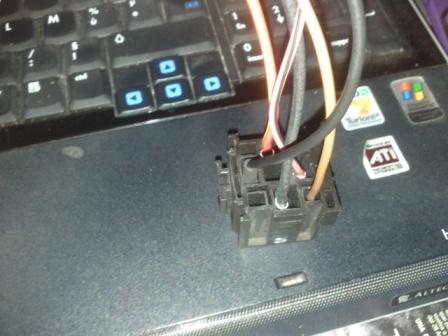

Alors une fois ta fiche branchee sur la platine en L elle a le coin coupé en haut a gauche.
Le fil rouge se met en haut a gauche.
Le fil marron en haut a droite.
Le fil rouge noir en bas à gauche.
Le fil noir en bas a droite.
Sur ton relais tu as 5 fils. Les 4 ci dessus et un 5eme rouge et jaune qui lui vient se branche a deus autres fils hors de la platine. Ces deux fils sont rouge/jaune et rouge/blanc.
Sur le relais en prenant comme repère le fil noir en bas on a:
Le fil marron en bas a gauche.
Le fil rouge a gauche
Le fil rouge jaune a droite.
Le fil rouge noir en haut.

[quattro16]

Merci beaucoup ,problème résolu,

[calou 86]

cool pour toi ,
