support amovible de relais de pompe à essence

Posté : jeu. 28 nov. 2013 00:32
par quattro16
Bonsoir à tous,
Mon problème à moi c'est quand voulant faire " bien " je me suis mis dans une grosse galère :evil:
j'ai voulu changé mes cosses de mon support amovible de relais de pompe à essence et avant de sortir les fils je n'ai pas pris de photo :bravo:
Quelqu'un aurait il des photo des 2 fiches et me dire ou se branche les autres????

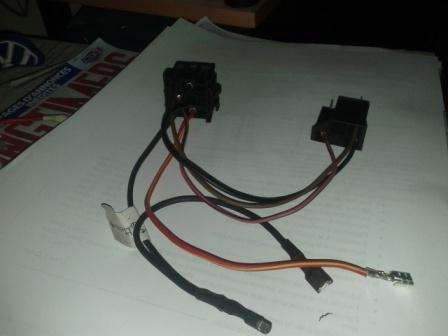

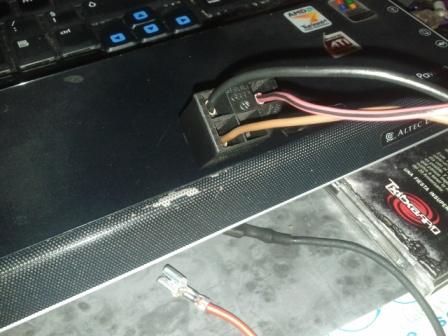

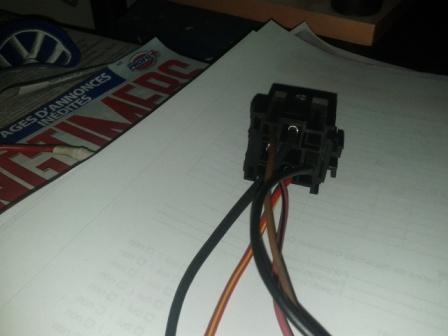

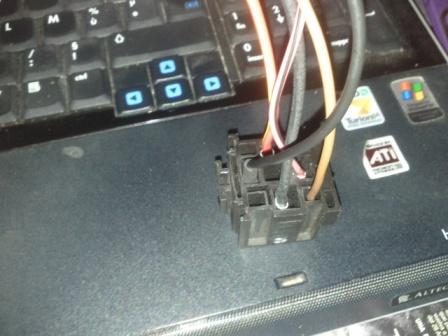

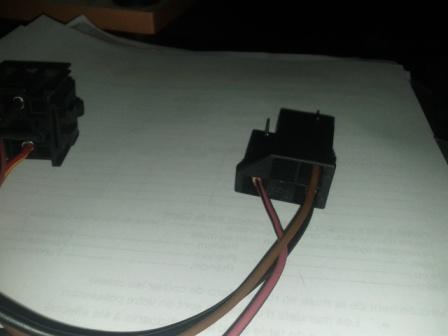

Je vous mets des photo;

Re: support amovible de relais de pompe à essence

Posté : jeu. 28 nov. 2013 22:50
par quattro16
Et bien je vois que sa n'intéresse pas grand monde mon problème :?: Personne ne peut m'aider :coucou:

Re: support amovible de relais de pompe à essence

Posté : jeu. 28 nov. 2013 23:14
par labeuzzz15
Le montage à l'achat sur ma 1600 :wink:

Re: support amovible de relais de pompe à essence

Posté : ven. 29 nov. 2013 00:22
par quattro16
Merci beaucoup je vais essayer de faire avec les photo que tu ma donné, c'est sympa quand même :up:
Bonne soirée

Re: support amovible de relais de pompe à essence

Posté : ven. 29 nov. 2013 01:37
par labeuzzz15
SI tu n'a pas ta réponse: http://r.foesser.free.fr/manuels_vag/electricite/
Lien de Raphaël, très utile, imprimé plastifié au garage :lol:

Re: support amovible de relais de pompe à essence

Posté : dim. 1 déc. 2013 12:04
par quattro16
Merci pour ton aide mais moi et les schémas électrique sa fait 2 :roll:
Mon soucis c'est juste de savoir ou sont branché 2 fils???

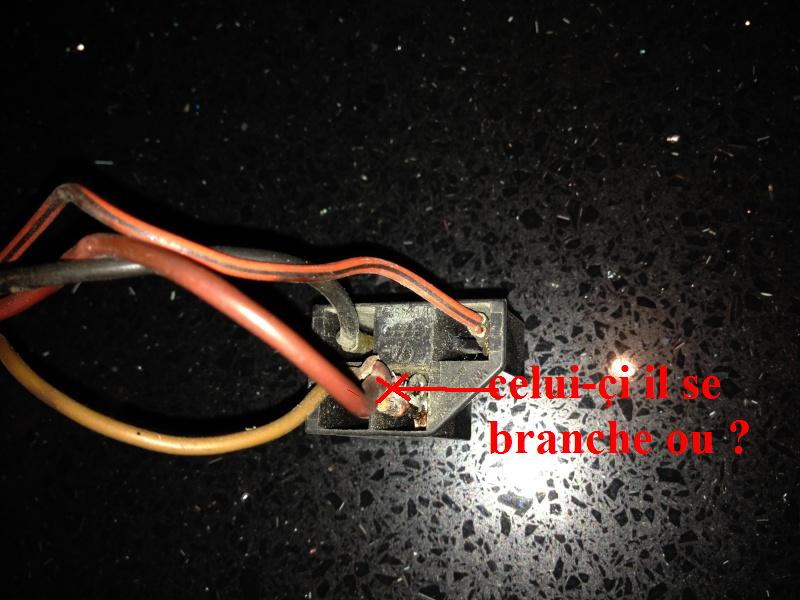

se fils il va ou?
se fils il va ou?

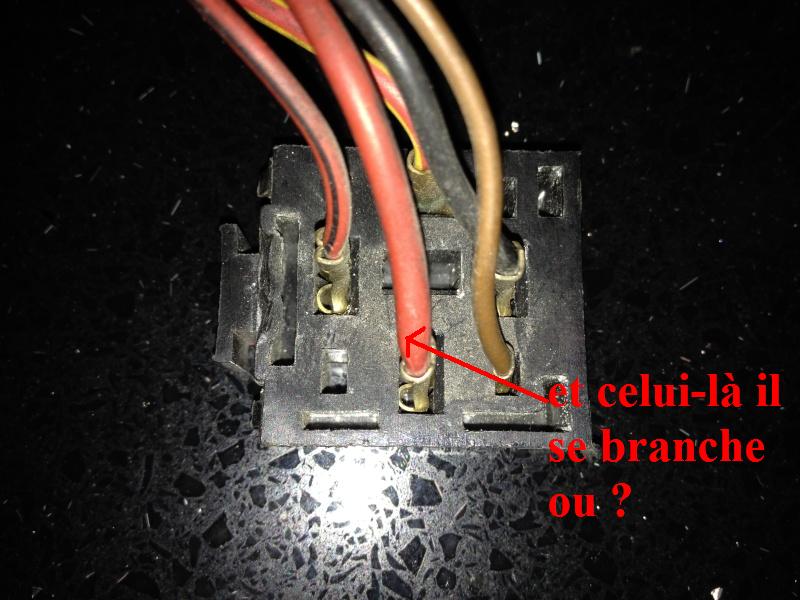

idem pour celui- ci ???
idem pour celui- ci ???

support amovible de relais de pompe à essence ( résolu)

Posté : lun. 2 déc. 2013 23:28
par quattro16
:up: :up: :up:

Re: support amovible de relais de pompe à essence

Posté : mar. 3 déc. 2013 09:57
par labeuzzz15
Alors une fois ta fiche branchee sur la platine en L elle a le coin coupé en haut a gauche.
Le fil rouge se met en haut a gauche.
Le fil marron en haut a droite.
Le fil rouge noir en bas à gauche.
Le fil noir en bas a droite.
Sur ton relais tu as 5 fils. Les 4 ci dessus et un 5eme rouge et jaune qui lui vient se branche a deus autres fils hors de la platine. Ces deux fils sont rouge/jaune et rouge/blanc.
Sur le relais en prenant comme repère le fil noir en bas on a:
Le fil marron en bas a gauche.
Le fil rouge a gauche
Le fil rouge jaune a droite.
Le fil rouge noir en haut.

Re: support amovible de relais de pompe à essence

Posté : mer. 4 déc. 2013 23:23
par quattro16
Merci beaucoup ,problème résolu, :up: :hourra:

Re: support amovible de relais de pompe à essence

Posté : jeu. 9 janv. 2014 19:24
par calou 86
cool pour toi , :up:
