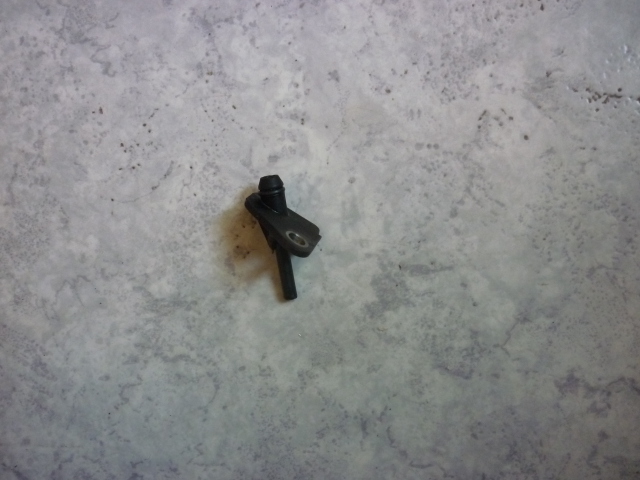

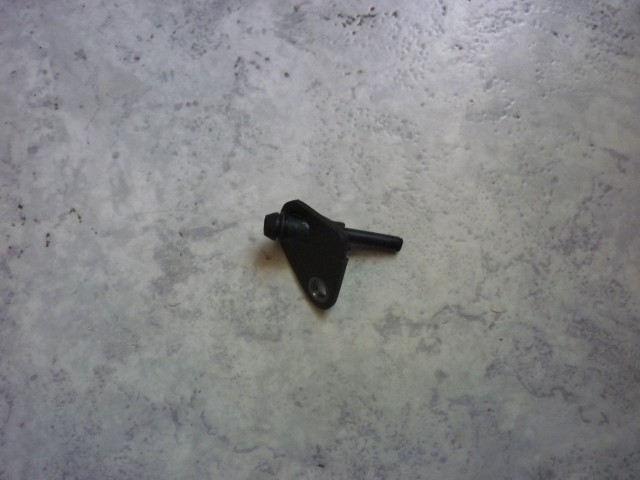

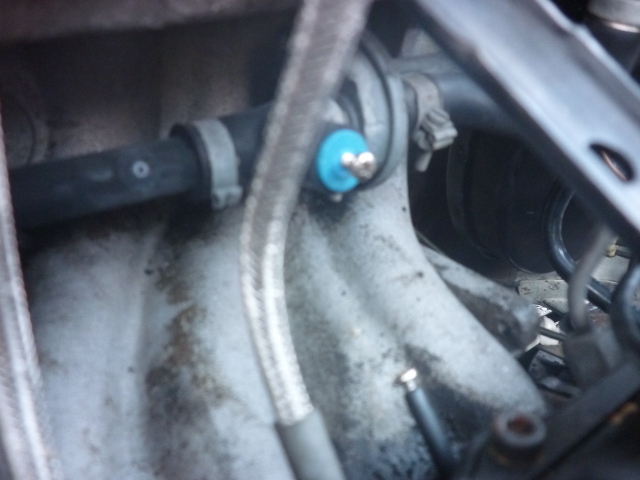

La pièce bleue est un étranglement pour flexible d'aération sur un "T" juste en sortie du tiroir d'air additionnel. Aération de quoi?
- P1010931.JPG (129.03 Kio) Vu 699 fois
- P1010932.JPG (130.94 Kio) Vu 699 fois
- P1010934.JPG (136.31 Kio) Vu 699 fois
Quelle est la fonction de cette pièce?
Règles du forum
Merci de :
- mettre un titre précis (sont à bannir : "help", "question", "aidez-moi", etc...).
- indiquer le type d'auto en début de sujet
- respecter ceux qui vous lisent en évitant les messages malpolis (dire bonjour est la moindre des choses lorsque l'on demande de l'aide), pas soignés, sans ponctuation ou sms.
Merci de :
- mettre un titre précis (sont à bannir : "help", "question", "aidez-moi", etc...).
- indiquer le type d'auto en début de sujet
- respecter ceux qui vous lisent en évitant les messages malpolis (dire bonjour est la moindre des choses lorsque l'on demande de l'aide), pas soignés, sans ponctuation ou sms.
Quelle est la fonction de cette pièce?
Il manquait sans doute un capillaire entre les 2 vis visibles, il a été remplacé. Cette pièce est celle où est fixée la vis du bas, elle est vissée sur la culasse, un joint torique assure l'étanchéité, mais de quoi? je ne la vois sur aucun éclaté!
La pièce bleue est un étranglement pour flexible d'aération sur un "T" juste en sortie du tiroir d'air additionnel. Aération de quoi?
La pièce bleue est un étranglement pour flexible d'aération sur un "T" juste en sortie du tiroir d'air additionnel. Aération de quoi?
PIED DANS LE PHARE !!!
Les questions techniques, c'est sur le forum, pas par mp ! merci.
"If God had meant for us to walk, why did he give us feet that fit car pedals?" (Stirling Moss).
Les questions techniques, c'est sur le forum, pas par mp ! merci.
"If God had meant for us to walk, why did he give us feet that fit car pedals?" (Stirling Moss).
Re: Quelle est la fonction de cette pièce?
salut
est ce que cela ne serait pas l arrivée d air pour le balayage des injecteurs comme sur le KR ?
est ce que cela ne serait pas l arrivée d air pour le balayage des injecteurs comme sur le KR ?
Re: Quelle est la fonction de cette pièce?
re
après recherche les injecteurs d EV sont bien ventilés (contrairement a ceux du DX) et la piece noire semble etre sur le trou de ventilation des injecteurs au niveau du cylindre trois.
après recherche les injecteurs d EV sont bien ventilés (contrairement a ceux du DX) et la piece noire semble etre sur le trou de ventilation des injecteurs au niveau du cylindre trois.
Re: Quelle est la fonction de cette pièce?
Effectivement, je viens juste de terminer le remontage d'un DX, sur lequel je n'avais pas vu cette pièce, il doit donc y avoir un canal dans la culasse qui relie tous les injecteurs !
Edit, je retrouve une photo de l'ancien forum en 2007 (marc.che), juste avant que je n'arrive, on y voit bien ce canal!
http://www.passiongolfgti.com/newForum/ ... a&start=15 pour ceux qui y ont accès!
Merci pour la piste!
Edit, je retrouve une photo de l'ancien forum en 2007 (marc.che), juste avant que je n'arrive, on y voit bien ce canal!
http://www.passiongolfgti.com/newForum/ ... a&start=15 pour ceux qui y ont accès!
Merci pour la piste!

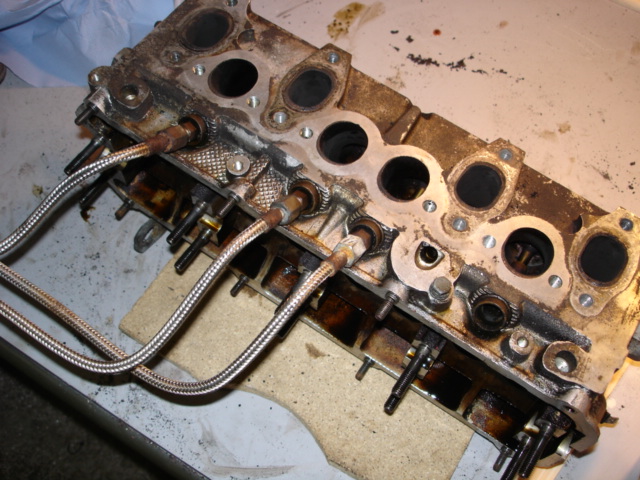

- Culasse EV.jpg (142.57 Kio) Vu 675 fois
